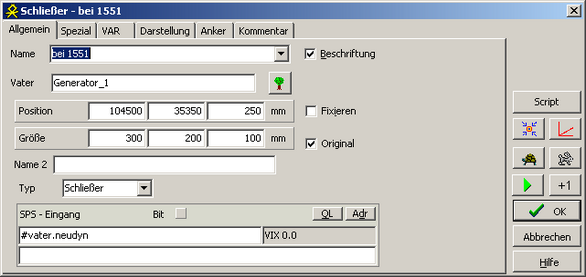

Die meisten Elemente in TrySim müssen Sie an ein Bit oder mehrere Bits der SPS anschließen. Dazu gibt es auf der Editiermaske ein Interface-Panel in das Sie den Operanden eintragen. Wenn Sie eine Symboltabelle angelegt haben, können Sie stattdessen auch das Symbol angeben. Sie können die Elemente an jedes Bit aus dem Bereich Eingänge, Ausgänge, Merker und Datenbits anschließen.



Ob das Bit gelesen oder beschrieben wird, hängt allein von der Funktion des Elementes ab. Lesende Elemente, wie z.B. Leuchtmelder, fragen den Zustand des Bits nach Ende des SPS-Zyklus ab. Schreibende Elemente, wie z.B. Schalter, setzen den Zustand des Bits vor Beginn des SPS-Zyklus.



Wenn Sie eine Symboltabelle angelegt haben, wird auch der Kommentar zum Symbol in der Editiermaske angezeigt. Sie können den Kommentar dort ändern, die Änderung wird in die Symboltabelle übernommen. Das Symbol wird zwar angezeigt, aus Konsistenz­gründen können Sie es jedoch nicht ändern, falls Sie dies wünschen, müssen Sie es in der Symboltabelle machen.



Sie können sich alle Verbindungen von der Anlage zur SPS übersichtlich in der Adressentabelle anzeigen lassen.



Wenn Sie die Verwendung eines SPS-Anschlusses im SPS-Programm überprüfen wollen, klicken Sie auf das Symbol und gelangen damit zur Querverweisliste.



Siehe auch:

Statische Elemente der Simulation

Eigenschaften editieren
