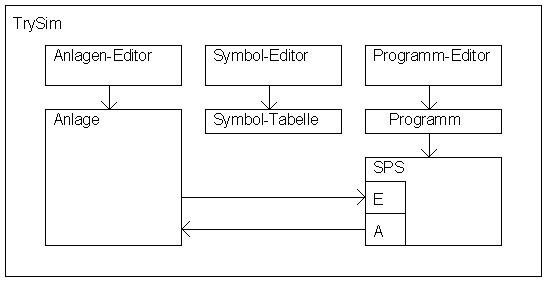

TrySim besteht aus 2 großen Funktionseinheiten:

1. der Anlage

2. der SPS



Mit dem Anlageeditor bauen Sie sich Ihre Maschine, mit dem Programmeditor schreiben Sie das dazugehörige SPS-Programm. Die Verbindung zwischen Maschine und SPS wird durch die Ein- und Ausgänge der SPS geschaffen, die der leichteren Lesbarkeit halber über die Symboltabelle mit Namen versehen werden können.





Nach dem Starten der Simulation werden die Anlage und das Programm zyklisch bearbeitet. Ein Zyklus besteht aus folgenden Schritten:



1. Alle Aktoren der Anlage lesen den Zustand der ihnen zugeordneten Ausgänge der SPS und verändern daraufhin ihre Position.

2. Alle Sensoren der Anlage überprüfen ihre Betätigung und setzen die entsprechenden Eingänge der SPS.

3. Das Programm wird mit den neuen Eingangsdaten einmal bearbeitet und die Ausgänge werden, wie von Ihnen programmiert, gesetzt.
