Koordinatensystem

Vorherige SeiteKapitelübersichtNächste Seite

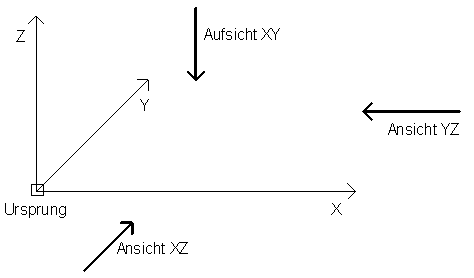

Die drei Raumkoordinaten werden mit x, y und z bezeichnet. Die x- und y-Richtungen liegen auf dem Boden, die z-Richtung zeigt nach oben. Sie können sich die Anlage aus allen drei Raumrichtungen anzeigen lassen, auch gleichzeitig aus mehreren Richtungen. Dabei liegt der Nullpunkt immer unten links. Das ist für erfahrene Computerbenutzer etwas gewöhnungsbedürftig, denn normalerweise liegt der Nullpunkt des Bildschirms oben links. Eine Beibehaltung dieser Konvention hätte aber dazu geführt, dass die z-Werte von oben nach unten zunehmen, was wiederum sehr befremdlich wäre.



Die Maßeinheit, in der die Positionen der Elemente angegeben werden, können Sie zwischen 0.1 mm, cm und m wählen. Standardmäßig sind mm vorgegeben.



Die Positionen der Elemente werden immer bezüglich des Nullpunktes angegeben.
