Anlage > Arbeiten mit dem Anlageneditor

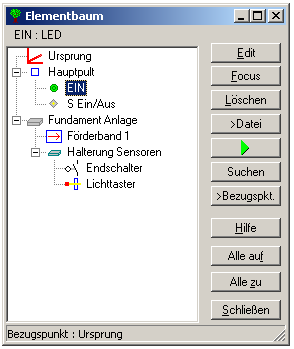

Sie erreichen diese Darstellung aller in der Anlage vorhandenen Elemente über Anlage|Elementbaum oder über das Baumsymbol auf jeder Editiermaske. Der Elementbaum ist sehr nützlich für die Arbeit mit großen Anlagen, Sie sollten ihn also häufig verwenden.

Im Elementbaum werden die Vater-Kind-Beziehungen dargestellt. Sie können daher schnell erkennen, woran ein bestimmtes Element befestigt ist. Wenn Sie ein Element mit der linken Maustaste packen und auf ein anderes ziehen, wird es an diesem befestigt, d.h., es bekommt einen neuen Vater.

Im Elementbaum können Elemente auch umbenannt werden. Klicken Sie dazu auf den Namen eines bereits markierten Elementes oder betätigen Sie die Funktionstaste F2.

Mit dem Button “Focus” wird das aktuelle Grafik-Fenster so verschoben, dass das markierte Element in der Mitte angezeigt wird. Diese Funktion steht auch unter Bearbeiten|In Bildmitte anzeigen zur Verfügung und sie funktioniert auch für die 3D-Grafik.

Der Elementbaum kann nicht ausgedruckt werden (siehe jedoch: Screenshot), aber er kann als Datei abgespeichert werden “>Datei”.

Mit dem Button “>Bezugspunkt” legen Sie den Beginn des Koordinatensystems auf das aktuelle Element. Dieses hat dann die Position (0,0,0) und alle anderen Positionen werden darauf bezogen. Bei großen Anlage erspart dies eine Menge Kopfrechnen. Durch einen Klick auf den Ursprung wird dieser wieder zum Bezugspunkt.

Siehe auch:

Adressentabelle

Statische Elemente der Simulation

Anmerkung: Im Elementbaum ist nicht zu erkennen, dass alle Elemente den Ursprung als (Groß-) Vater haben. Dies ist kein Versehen, sondern wegen der Platzersparnis so von uns gemacht. Wenn wir den Ursprung richtig dargestellt hätten, wäre eine ganze Baum-Ebene vergeudet gewesen, was bei dem immer knappen Bildschirm nun wirklich nicht sein muss.
